9. SIMBOLOS PARA INSTALACIONES FRIGORIFICAS

https://drive.google.com/open?id=1pqaMqwx8Z-Yg7bpAjsrHvhm2YlDmqdfE

8. COMPRESORES

8. COMPRESORES.pdf

8. COMPRESORES.pdf

7. APARATOS ANEXOS AL CIRCUITO

https://drive.google.com/open?id=1yPvZmpWhbYuA02Lb5pyP9Aq5w-LXGXfv

Elementos Anexos

RECUPERACIÓN DE REFRIGERANTES (RECUPERADORA)

Interior de máquina recuperadora de refrigerantes MINIMAX (compresor abierto):

PRESOSTATO DIFERENCIAL DE ACEITE

CONEXIONADO DE PRESOSTATOS Y OPERACIÓN

Folleto técnico presostatos DANFOSS:
http://files.danfoss.com/TechnicalInfo/Dila/01/DKRCC.PD.CD0.A2.05.pdf

Manual sobre presostatos:
http://www.juntadeandalucia.es/averroes/centros-tic/21700502/moodle/file.php/77/2_Curso/0040._Montaje_y_mantenimiento_de_equipos_de_refrigeracion_comercial/Capitulo_II/Funcionamiento_y_Reglaje_de_los_preostatos.pdf

REGULACIÓN DE UN PRESOSTATO COMBINADO EN UNA CÁMARA FRIGORÍFICA DE MANTENIMIENTO:

NUEVO REGLAMENTO DE INSTALACIONES FRIGORÍFICAS - 2019

Real Decreto 552/2019, de 27 de septiembre, por el que se aprueban el Reglamento de seguridad para instalaciones frigoríficas y sus instrucciones técnicas complementarias

BOE 24-octubre-2019:

https://www.boe.es/boe/dias/2019/10/24/pdfs/BOE-A-2019-15228.pdf

VÁLVULAS ROTALOCK - SERVICIO

DOCUMENTACIÓN MINICAMARA

En esta entrada vamos a ir recogiendo la documentación que necesitaremos para la MINICÁMARA de cada grupo de trabajo:

1- MEMORIA DEL PROYECTO DE MINICÁMARA:

https://www.dropbox.com/s/y1r6b3g1b9jkgjp/01%20MEMORIA%20PROYECTO%20MINICAMARA%20alumno_xxxx_xxxxx.docx?dl=0


2- FICHA TALLER PRUEBA DE ESTANQUEIDAD:

https://www.dropbox.com/s/bllj6lo8l4uytwn/Cuadernos%20taller%20n_01%20Prueba_de_estanqueidad.pdf?dl=0

Nota: corregir las presiones de prueba a la zona de cada instalación (la ficha está referenciada a zona 1 - Asturias)
3- FICHA TALLER OPERACIÓN DE VACÍO:

https://www.dropbox.com/s/mpsk2iaju5hknih/Cuadernos%20taller%20n_02%20Operacion_de_vacio.pdf?dl=0


4- FICHA TALLER CARGA DE REFRIGERANTE:

https://www.dropbox.com/s/4y20ptwytph43q7/Cuadernos%20taller%20n_03%20Carga_de_refrigerante.pdf?dl=0



5- FICHA PUESTA EN MARCHA:

https://www.dropbox.com/s/j7x6wq8spylo37o/FICHA%20PUESTA%20EN%20MARCHA.docx?dl=0


6- PLACA IDENTIFICACIÓN MINICAMARA:

https://www.dropbox.com/s/jmcy4fis8dnkpv3/PLACA%20IDENTIFICACI%C3%93N%20MINICAMARA.docx?dl=0


X- DIAGRAMAS DE MOLIER:

       R-404A:   https://www.dropbox.com/s/lw0le3r0g08r5uj/R404A_ph.jpg?dl=0

       R-134a:   https://www.dropbox.com/s/mio4bsbzfu16095/R134a_ph.JPG?dl=0

SOLDADURA CON NITRÓGENO

Hemos estado haciendo prácticas de soldadura con nitrógeno:

EXAMEN DE COBRE

Por fin hemos terminado el examen de cobre !!!!!!!



Ha pasado de todo ... !

CUESTIÓN DE NITROGENO

Realizando pruebas de estanqueidad con el nitrógeno durante plazos largos (varias horas) podemos encontrarnos con variación de la presión debida a la variación de la temperatura ambiente y que no debemos atribuirlas a posibles fugas.

¿Cómo saber si tengo realmente una fuga ante la bajada de presión del nitrógeno?

Para saberlo tenemos que aplicar la ley de los gases:



NOTA   T1 y T2 en temperaturas absolutas (grados Kelvin  ºK), donde los ºK = ºC + 273.

Ejemplo:

    - Hemos presurizado un circuito con nitrógeno a 30 bar y a una temperatura
      ambiente de 25 ºC (= 298 ºK) de temperatura.

    - durante la noche baja la temperatura a 10ºC  (= 283 ºK)

    - ¿cuál será la presión del nitrógeno?

Despejando la Presión final P2:

             P2 =  P1 x T2  /  T1 =>   P2 = 30 bar x 283 ºK / 298 ºC = 28,4 bar

El nitrógeno tendrá una presión de 28,4 bar con la temperatura ambiente de 10 ºC, por lo que esa bajada de presión NO se debe atribuir a una fuga

Ver:
     http://es.wikipedia.org/wiki/Segunda_ley_de_Gay-Lussac

ARRANQUE DE MOTORES MONOFÁSICOS

Sobre arranque de motores con relé de tensión:

CÁLCULO DE LA CAPACIDAD DEL CONDENSADOR DE ARRANQUE:

Ver:

https://frigoristas.wordpress.com/arranque-compresores/

CABLEADO MOTOR MONOFASICO VENTILADOR

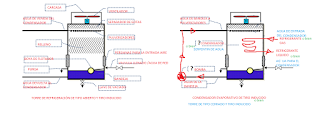

TORRES DE REFRIGERACIÓN Y CONDENSADORES EVAPORATIVOS

6. APARATOS DE AUTOMATISMOS.pdf

transipg44@gmail.com ha compartido el siguiente archivo PDF:

6. APARATOS DE AUTOMATISMOS.pdf

6. APARATOS DE AUTOMATISMOS

Abrir

Google Drive: Ten todos tus archivos a mano desde cualquier dispositivo. Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

5.DISPOSITIVOS DE EXPANSION.pdf

transipg44@gmail.com ha compartido el siguiente archivo PDF:

5.DISPOSITIVOS DE EXPANSION.pdf

5.DISPOSITIVOS DE EXPANSION

Abrir

Google Drive: Ten todos tus archivos a mano desde cualquier dispositivo. Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

4. INTERCAMBIADORES DE CALOR.pdf

transipg44@gmail.com ha compartido el siguiente archivo PDF:

4. INTERCAMBIADORES DE CALOR.pdf

4. INTERCAMBIADORES DE CALOR

Abrir

Google Drive: Ten todos tus archivos a mano desde cualquier dispositivo. Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Presostatos y termostatos

DESESCARCHE POR INVERSIÓN DE CICLO: VÁLVULA DE 4 VÍAS

EXPANSOR TERMOSTÁTICO

EXPANSOR TERMOSTÁTICO

DESESCARCHE POR INVERSIÓN DE CICLO: VÁLVULA DE 4 VÍAS
